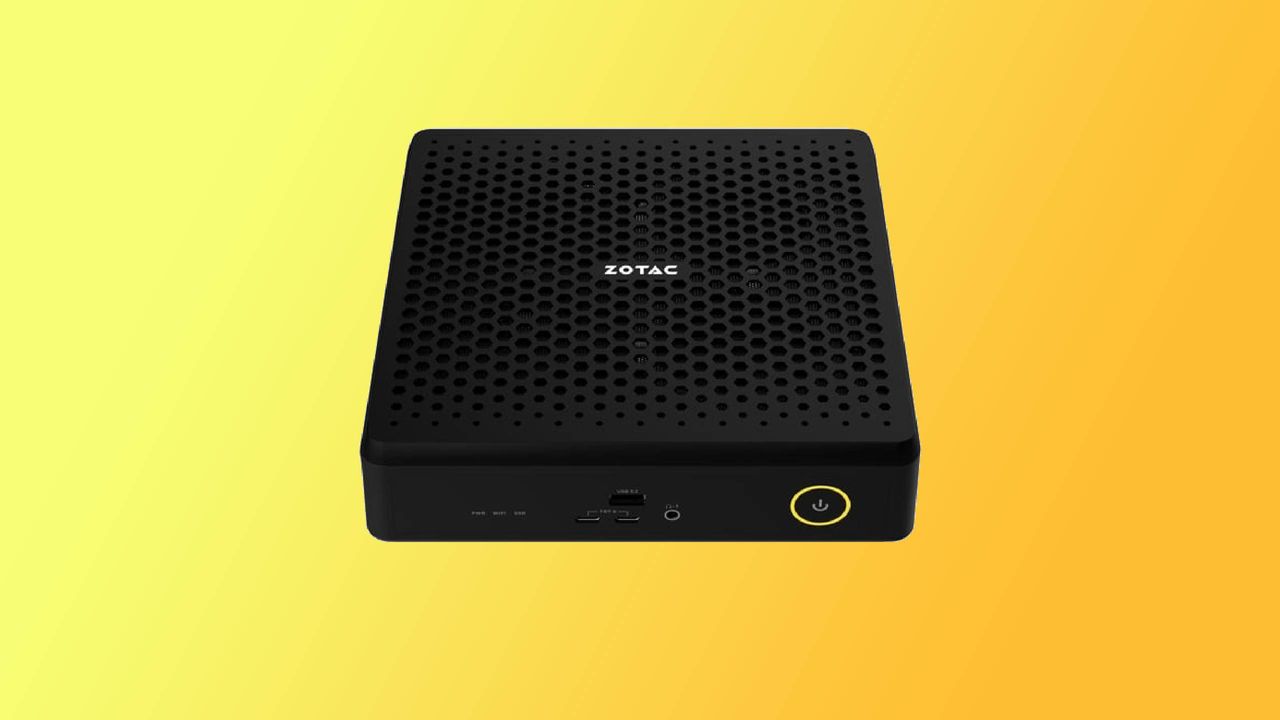

Каждый раз удивляюсь, какие ухищрения применяют производители ПК, чтобы собрать всё необходимое внутри компактных мини-ПК. Недавняя разработка, Steam Machine, является ярким примером этого, но каждая уникальная модель мини-ПК скрывает свои тайны. Взять, к примеру, рабочую станцию Zotac Magnus EN с RTX 5060 Ti, где питание GPU осуществляется через разъем PCIe, но не так, как у карт и материнских плат Asus BTF.
Этот мини-ПК был разобран и изучен HKEPC, а затем о нём рассказали Unikoshardware и Wccftech. Впечатляет то, что удалось разместить дискретную видеокарту RTX 5060 Ti в таком маленьком корпусе, но более примечательно полное отсутствие кабеля питания для GPU.
Согласно GPU-Z, интерфейс шины выглядит так: "Bus interface: PCIe x8 5.0 @ x8 5.0." Обычно для RTX 5060 Ti это было бы просто x 5.0. Не совсем ясно, что означает "@", но это намекает на то, что x16 PCIe разделены на две группы по x8.
При детальном осмотре видеокарты видно, что она действительно разделена на две части. Как отмечают Uniko и Wccf, отрезанная часть получает входное напряжение 19 В, так как не используется для передачи сигналов, а позволяет питать карту, в то время как другие линии PCIe используются для передачи данных.
Возможно, вы вспомнили о решении Asus BTF, которое также использует контакты на нижней части видеокарты для питания. Но эти контакты являются дополнением к x16 PCIe разъему. Решение Zotac вместо этого разделяет обычный разъем на две части.
Такое возможно, потому что RTX 5060 Ti не требует много энергии, его TDP составляет 180 Вт. Если через PCIe разъем подается 19 В, то каждый пин не должен выдерживать слишком высокий ток. Это, в свою очередь, снижает риск перегрева разъема, что, вероятно, и побудило Zotac разработать такое решение.
Это очень изобретательно с точки зрения экономии пространства. Однако мой коллега Ник отмечает, что это очень сложно и, вероятно, дорого, хотя можно было бы просто создать индивидуальную плату для монтажа и добиться того же результата.
И действительно, решение не из дешевых — на момент запуска в Китае цена составляет около $2,000. Вряд ли это за полную комплектацию, учитывая возможность установки до 96 ГБ оперативной памяти DDR5-6400 и текущий дефицит памяти. Вот такие они, мини-рабочие станции.
